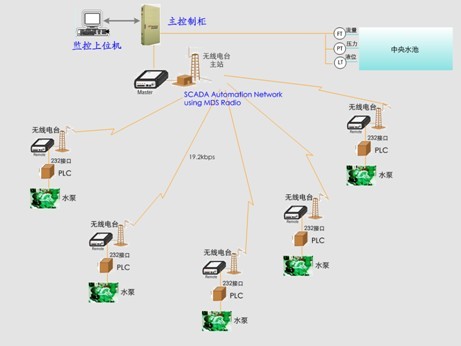

控制系统结构如下图所示
主要设备介绍
1、空压机就地PLC控制系统
就地自动控制系统采用SIEMENS PLC控制器 ，完成空压机的数据采集，并通过232接口和无线电台分站连接，完成通讯功能。
2、 无线电台系统
为实现在较大区域范围内的泵站远程集中控制，拟采用美国MDS公司SCADA系列电台通讯方式，采用分站和主站结构。
本系统中各无线电台分站将就地PLC控制柜采集的信号，通过无线通讯网络，将数据传输到无线电台总站接收，再通过232通讯接口实现和主控制柜的数据交互。
美国MDS公司SCADA系列电台广泛用于油田/天然气、水处理、电力、煤气、铁路、地震/气象/环保、GPS、金融、公安/交通/安防、化工、工业控制自动化等数据采集与控制系统中，主要（简易型主站/从站）由MDS电台、开关电源、天馈线、连接线、避雷器部份等组成。
它具有如下优点：
a、 用无线电台方式实现远程数据采集、监视与控制，相对于架设专用电缆（或光缆）、租用电信专线PSTN/GPRS等，具有造价低廉、施工快捷、运行可靠、维护简单等优点。传输率达9.2或19.2kbps,实时性好,安全可靠,对用户其数据通讯为RS232透明方式,一次投入,无须运行成本。
b、美国MDS公司SCADA系列数字电台采用数字信号处理、纠错编码、软件无线电、数字调制解调和表面贴片一体化设计等技术，具有高性能、高可靠及抗干扰能力强等特点，电台提供标准RS232数据口可直接与计算机、RTU、PLC、GPS接收机、数据终端等连接，传输速率达19200bps，误码低于10E-6（接收电平-110dBm时），发射功率0.5-25瓦可调节，任何型号电台可设置为主站或远程站使用，无中转通信距离达50公里以上，能适应室内或室外的恶劣工作环境。电台数据和话音兼容，可工作于单工、半双工、时分双工TDD、全双工方式，收发同频或异频中转组网，并具有远程诊断、测试、监管功能，满足各行业调度或控制中心与众多远方站之间的数据采集和控制。
3、 中央监控室主控制柜
主控室配置一套主控系统，采用Siemens PLC。主控柜通过无线电台主站采集到各分站信号，实现监控：
a、 采集各分站深井水泵的运行状态，上传到上位机；
b、 采集中央水池的液位信号，供水压力和流量信号，上传到上位机；
注：水池液位、供水压力和供水流量由用户提供变送器，输出4~20mA信号给控制系统
c、 根据中央水池的液位，自动控制分站深井水泵的运行数量；
4、 中央监控室上位机监控：
中心监控室采用上位机和监控软件实现全面的集中监视和管理。主要具有如下功能：
a、 画面监控：使用清晰准确的画面显示现场设备的状态，使用图形控制按钮实现手动操作设备;
b、数据报表: 监控和记录所有报警信息，可生成数据报表，方便查询和打印；
c、趋势曲线：显示液位，流量，压力的实时趋势曲线和历史趋势曲线，实现过程监视和查询；
d、安全管理：系统采用分等级（操作员，一级系统管理员，安全主管）的密码授权方式，保证系统的安全运行。
控制系统用户获益
n 自动集中控制，无需人员现场巡查，节约人力物力；
n 集中管理，提供企业生产和管理效率；
n 历史运行情况查询，便于故障分析与维护预测；
n 英格索兰专业的技术团队和强大的服务能力，为用户的安全生产提供******的保障；
工作界面
n 供货方负责空压机的改造，提供远程控制信号；
n 用户负责设备的安装，供货方提供指导；
n 供货方负责全部的调试工作，用户负责配合工作；
n 供货方负责对用户操作与维护人员的使用培训；
n 供货方负责提供全套的竣工资料；
n 用户提供必要的与其他供应商的协调
n 用户提供配合协调支持供货方的工作；
|
