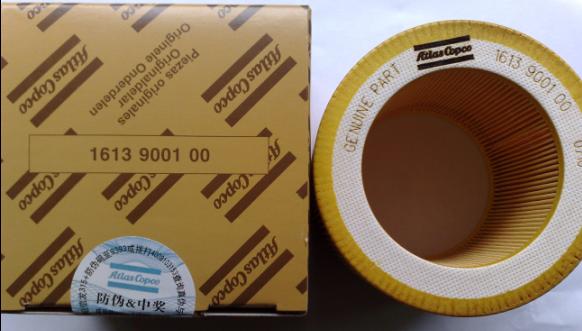

典型的空压机空气过滤器图片及工作原理如下：

1、携带含有灰尘、油、铁锈和水份等有害物质的压缩空气，进入压缩空气过滤器第一级过滤装置。
2、当压缩空气通过第一级筒状网眼过滤芯时产生聚结效应，大一点的颗粒将被吸附在滤材上，并且水份会凝结成较大的水滴。
3、进入分离室时，压缩空气速度减缓，使得颗粒再一次聚集，水雾再次凝结在一个蜂窝状的聚水器上。
4、载着杂质颗粒的水沿着底部流到排水装置，通过自动或电动排水阀将其排出。
5、压缩空气中95%以上的水滴、油液以及大颗粒已被第一滤芯滤除，经第一级过滤后的压缩空气进入了第二级滤芯。
6、压缩空气通过第二级由特殊棉所制成的纤维过滤网时，会产生数以千计的小旋涡，同时压缩空气将被加速数十倍，旋涡中心犹如龙卷风一样，形成真空状态，
              在第一级过滤没有被滤除的水滴再次被气化、转换、滤除，同时，小到5微米的颗粒也被第二级滤网完全清除。
7、经两级过滤达到无尘、无锈、无油、无水滴的干净、干燥的压缩空气，保障气动设备的正常运行，延长气动设备使用寿命。

怎样选用压缩空气过滤器

    有时候，通过连接一台设备到压缩空气供应站里还不能解决压缩空气的质量问题。为了获得最合适的机械工作效率和产品质量，在内部空气供应系统或单独部门里，压缩空气用户更需要对他将获得的压缩气体质量有一个总体了解。ISO8573回答不了这个问题，这就需要aapc压缩机、压缩空气和真空技术贸易协会给压缩空气用户提供足够的建议。

   按需提供让颗粒尽可能少

ISO标准所提供的原则是“按需提供，让颗粒尽可能的少”。因为除了技术要求外，aapc的会员企业在起草标准文件时已经仔细考虑了各种问题，甚至从使用者成本的角度考虑这个问题。当然，投资成本是重要的一部分：高的压缩空气质量，就意味着昂贵的净化设备或高质量的净化设备。不过，更重要的是设备的运行成本。

压缩空气处理包括好几部分组成(过滤器或干燥过滤联合器进行预过滤，二次过滤器/浓缩器和浓缩加工等)，产品专家能帮你分别规划出完备的解决方案。那些想自己选择过滤器的人，他们必须首先让自己熟悉过滤器相关的功能数据，并能设置统一的初始条件(压力、流量，周边和入口温度、相对湿度等)。

无油压缩机更好吗？

在处理压露点、保持率和残油含量等问题时，人们很快就会发现，“压缩空气质量”是一件很复杂的事情。某些时候，一些用户可能倾向一个最基本简单的选择——使用无油压缩机。他们的想法是，使用无油压缩机至少残油含量将不再是一个需要考虑的问题，这样不但简化了处理设备，更经济地获得压缩空气也将成为可能。

事实上，无油压缩机只是不向压缩腔里喷油，但是，压缩机的轴承和其他部件是需要润滑的，这种压缩机，油也一样可以到达压缩空气里。吸入式空气也一样，也容易被污染(记住，单项平均粉尘含量为20mg/m3)，因此，无论如何，净化处理是必不可少的。特别是当无油压缩机产生的压缩空气比有油润滑压缩机产生的压缩空气温度高时，它将粘附更多潮湿的污粒。总之无论选择无油压缩机和有油润滑压缩机，高效的净化工艺是必须的。

什么时候更换滤芯？
谈到过滤器效率问题时必须关注空气过滤器芯的更换周期，许多用户认为，延长滤芯的工作寿命可以减少成本支出。刚好相反，粘满污粒的滤芯使压缩机各个不同部分压力增加，整个压缩空气站的能量消耗也将增加。因此，除非一些新的解决方案比如有网络帮助功能的过滤器环境监视器得到应用，否则应该时时关注过滤器压力变化。当能量成本和过滤器成本加起来达到最小值时，就是更换这些过滤器******的时候。换句话说，如果滤芯材料的成本比预计旧滤芯消耗的能量成本低时，这时是更换滤芯的最好时候。
